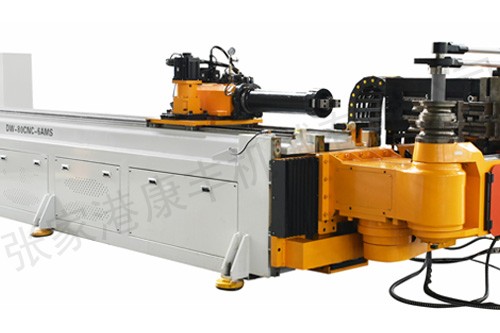

80CNC-6AMS全自动弯管机

CNC 技术参数
CNC Technical Parameters
型号Model				Unit	CNC18	CNC25	CNC38
最大弯管能力(>15DR的低碳钢)Maximum bending capacity				mm	Φ18×1.6	φ25×2.0	φ38×1.8
圆管/不锈钢管Round tube/stainless steel tube				mm	φ18×0.8	φ25×1.8	φ38×1.2
方管/金属Square tube/metal				mm	□15×1.2	□16×2.5	□30×1.5
往复送料最大弯管外径(可定制)Maximum bend outer diameter for reciprocating(can be customized)				mm	φ10	φ25	φ38
弯曲半径范围Bending radius				mm	10～80	20～100	25～150
弯曲半径范围/方管Bending radius range/Square tube				mm	15～70	20～87	25～130
弯曲角度范围Bending angle range				degree	190	190	190
两层R最大差距R1～R2Two-layer R maximum dfference R1-R2				mm	20	50	50
最大穿心有效距离Maximum effective distance				mm	1200	1500	3200
工作台高度(模具中心至地面离度)Workbench height (mold center to ground height)				mm	1100	900	1100
模具中心线高度Mold center line height				mm	22	30	28
弯曲(B.0.D)速度Bending [D.0.B]Speed				deg/sec	220	220	160
弯曲(B.0.D)精度Bending [D.0.B]Sccuracy				degree	±0.05	±0.05	±0.05
送料(D.B.B)速度Feeding [D.B.B]Speed				mm/sec	2000	2000	1400
送料(D.B.B)精度Feeding [D.B.B.]Accuracy				mm	±0.05	±0.05	±0.05
转管(P.0.B)速度Transter tube[P.0.B.]Speed				deg/sec	300	300	300
转管(P.0.B)精度Transter tube[P.O.B.]Accuracy				mm	±0.05	±0.05	±0.05
油压系统马达Hydraulic system motor				kw	1.7	2.2	2.2
机器宽度Machine width				mm	900	900	900
机器高度Machine width				mm	1250	1250	1300
机器长度Machine length				mm	2600	2900	4300
机械重量Machine weight				kg	900	1000	28000
CNC50 CNC65	CNC76		CNC90 CNC110 CNC130 CNC168 CNC219				CNC273
φ50×2.0 φ65×2.5	φ75×2.5		φ89×2.5 φ110×5.0 φ130×5.0 φ168×16.5 φ219×16				φ270×20.0
φ50×1.3 Φ65×1.6	φ75×1.9		φ89×1.5 φ110×2.0 φ130×2.5 φ168×4.0 φ219×14				φ270×14
□40×1.8 □50×2.3	□60×2.5		□75×2.5 □90×2.0 □90×6.0 □110×6.5 □189×14				□200×14
Φ50 Φ65	φ70		Φ70 φ90 Φ114 Φ114 Φ129				Φ129
30～230 30～320	40～250		40～250 50～2800 80～500 90～500 120～800				130～1000
30～190 35～210	40～240		45～105 50～300 80～430 90～410 120～801				130～1000
190 190	190		190 190 190 190 190				190
65 75	85		85 100 130 145 170
2200 3200	4000		4000 4000 5000 6000 1400				6000
1100 1100	1125		1100 1250 1300 1400 1400				1400
40 50	55		65 80 90 120 165				185
105 100	75		75 75 70 38 38				28
±0.05 ±0.05	±0.05		±0.05 ±0.05 ±0.05 ±0.15 ±0.15				±0.20
1400 200～900	200～900		900 900 900 800 800				600
±0.05 ±0.05	±0.05		±0.05 ±0.05 ±0.05 ±0.15 ±0.15				±0.15
200 200	200		200 200 200 90 90				90
±0.05 ±0.05	±0.05		±0.05 ±0.05 ±0.05 ±0.15 ±0.15				±0.20
3.8 5.5			15 22 22 30×2 45×2+11				55×2+11
900 1150	1500		1500 1700 2000 2200 2300				3400
1300 1400	1400		1500 2100 2100 2300 2300				2700
4300 5800	6800		6800 7000 9000 10000 11000				11500
3200 5800	7500		7900 12000 13000 29000 38000				55000

产品特点：

1. 自动化程度高

控制系统可靠：全自动弯管机采用PLC控制加数控模块，人机界面对话式操作，程式设定简便容易。这种控制系统使得设备能够自动识别管材的位置和角度，并根据预设的程序进行精确的弯曲操作。

多种操作模式：设备可自由选择手动、半自动、全自动、慢弯、慢抽芯等多种功能，以满足不同生产需求。

2. 精确性和稳定性

高精度控制：全自动弯管机能够准确地控制弯曲角度、半径和位置，保证每个弯管的准确性和一致性。这对于对精度要求较高的行业，如汽车制造、航空航天等，尤为重要。

质量稳定：由于自动化操作不受人为因素的影响，全自动弯管机能够长时间稳定工作，保证产品质量的一致性。

3. 生产效率高

快速生产：全自动弯管机能够大幅提高生产效率，缩短加工周期。例如，在钢筋笼的生产中，全自动弯管机可以在备用状态下全程生产，多人协作下一天可生产多个钢筋笼。

减少人力成本：自动化操作降低了对人工的依赖，减少了人力成本，同时提高了生产效率和安全性。

4. 灵活性和适应性

多形状多尺寸加工：全自动弯管机可以满足不同形状和尺寸要求的弯管加工，如U形、L形、S形等。

快速调整：设备可根据不同的管道形状、尺寸和曲率需求，快速调整和更换夹具、刀具等部件，实现制造灵活性和多样化。

5. 节能环保

低功耗：全自动弯管机的总功率相对较小，且同步运行时功率更低，有助于节能降耗。

环保生产：相比传统的手工或半自动生产方式，全自动弯管机能够减少噪音和粉尘的产生，为工人提供更为舒适和安全的操作环境。

6. 广泛应用领域

全自动弯管机广泛应用于航空航天、汽车、机车、摩托车、船舶、石化、电力、天然气、核工业、锅炉、车辆、健身器材、空调制冷、体育用品等多个领域。
